FAAC GENIUS butées de fin de course sous le moteur compas 390 Energy

Les butées mécaniques de fin de course pour l'automatisme à bras GENIUS Compas 24V (également commercialisé sous le nom FAAC Energy ou ADYX Orion) se fixent directement sous le bloc moteur, à côté de l'axe du bras articulé.

Ces pièces évitent d'avoir à installer des butées au sol.

🔧 Comment installer et régler les butées sous le moteur

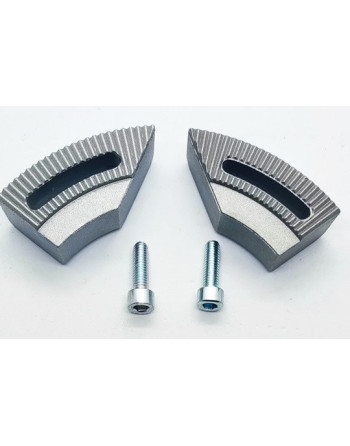

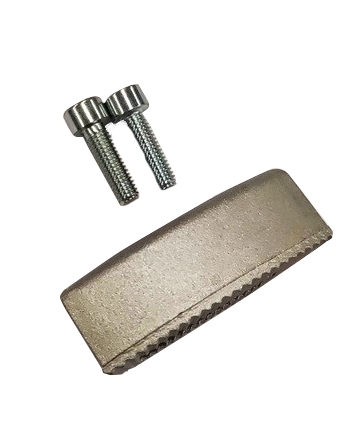

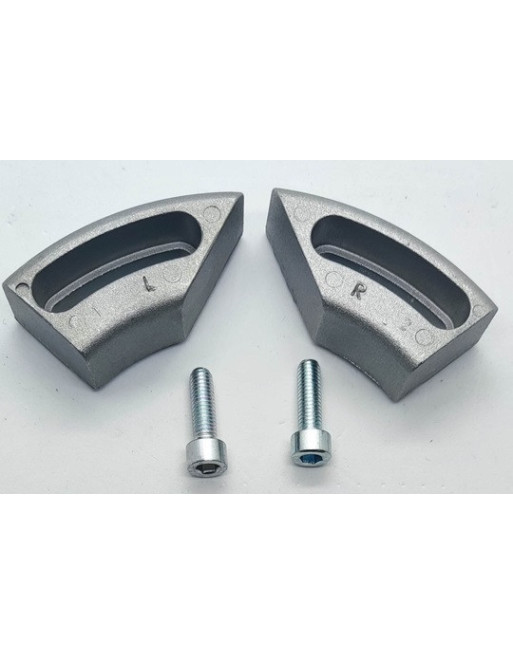

Le kit de fin de course comprend généralement des butées métalliques et des vis de fixation à insérer dans les rainures situées sous la base du moteur.

1. Déverrouillez le moteur : utilisez la clé de secours pour libérer le bras afin de pouvoir manipuler le portail manuellement.
2. Réglage en ouverture :
   • Amenez manuellement le vantail du portail dans la position d'ouverture maximale souhaitée.
   • Glissez la butée mécanique d'ouverture dans son logement sous le moteur jusqu'à ce qu'elle vienne bloquer la rotation du bras.
   • Bloquez fermement la vis de la butée.
3. Réglage en fermeture (si vous n'avez pas de butée centrale au sol) :
   • Amenez le vantail en position de fermeture complète.
   • Positionnez la seconde butée mécanique sous le moteur contre le bras pour stopper sa course à cet endroit précis.
   • Serrez fermement la vis de fixation.

💻 Étape obligatoire : l'apprentissage de la course (Setup)

Une fois les butées physiques vissées sous le moteur, vous devez obligatoirement relancer l'apprentissage électronique pour que la carte Brain 15 mémorise ces nouveaux points d'arrêt.

• Remettez le portail en position fermée et reverrouillez les moteurs.
• Sur la carte électronique du moteur maître, appuyez sur le bouton « SETUP » jusqu'à ce que les voyants s'allument en continu.
• Le portail va réaliser automatiquement un cycle complet à vitesse réduite (ouverture puis fermeture) pour venir buter contre vos arrêts mécaniques fraîchement réglés.
• Les voyants s'éteignent : votre programmation est terminée.
