Avant d'installer la motorisation il faut contrôler,

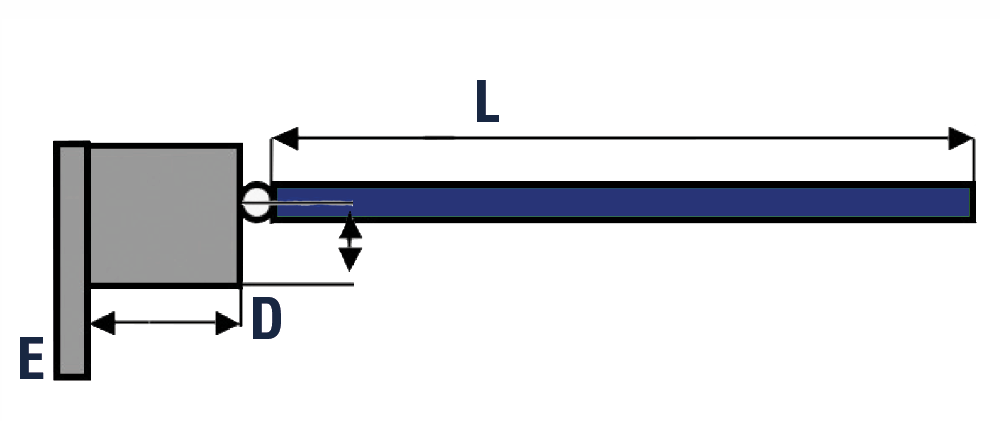

Sur un portail battant existant :
Le bon fonctionnement mécanique du portail.
• Ouverture et fermeture sans forcer, pas de points durs sur la course.
• Les 2 vantaux ne doivent pas se coincer à la fermeture.
• Les gonds doivent être bien scellés et graissés.
• La rigidité de l’ensemble.
• La barre de renfort située à 1/3 du bas, solidaire du cadre, sur laquelle viendra se fixer la motorisation.
• Vérifier les côtes L, D et E

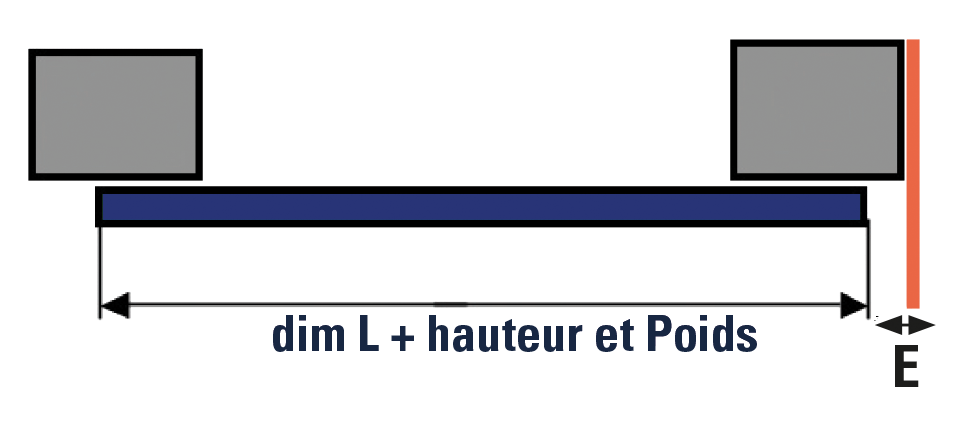

Sur un portail coulissant existant :
Le bon fonctionnement mécanique du portail.
• Ouverture et fermeture sans forcer, pas de points durs sur la course.
• Le vantail doit bien coulisser sur le rail sans sursauts.
• La rigidité de l’ensemble.
• Le profil bas du portail doit mesurer au moins 20 cm pour la fixation de la crémaillère (si il est inférieur il faut rajouter une barre transversale).
• Que les butées mécaniques soient installées.
• Vérifier les côtes L, H, E et le poids

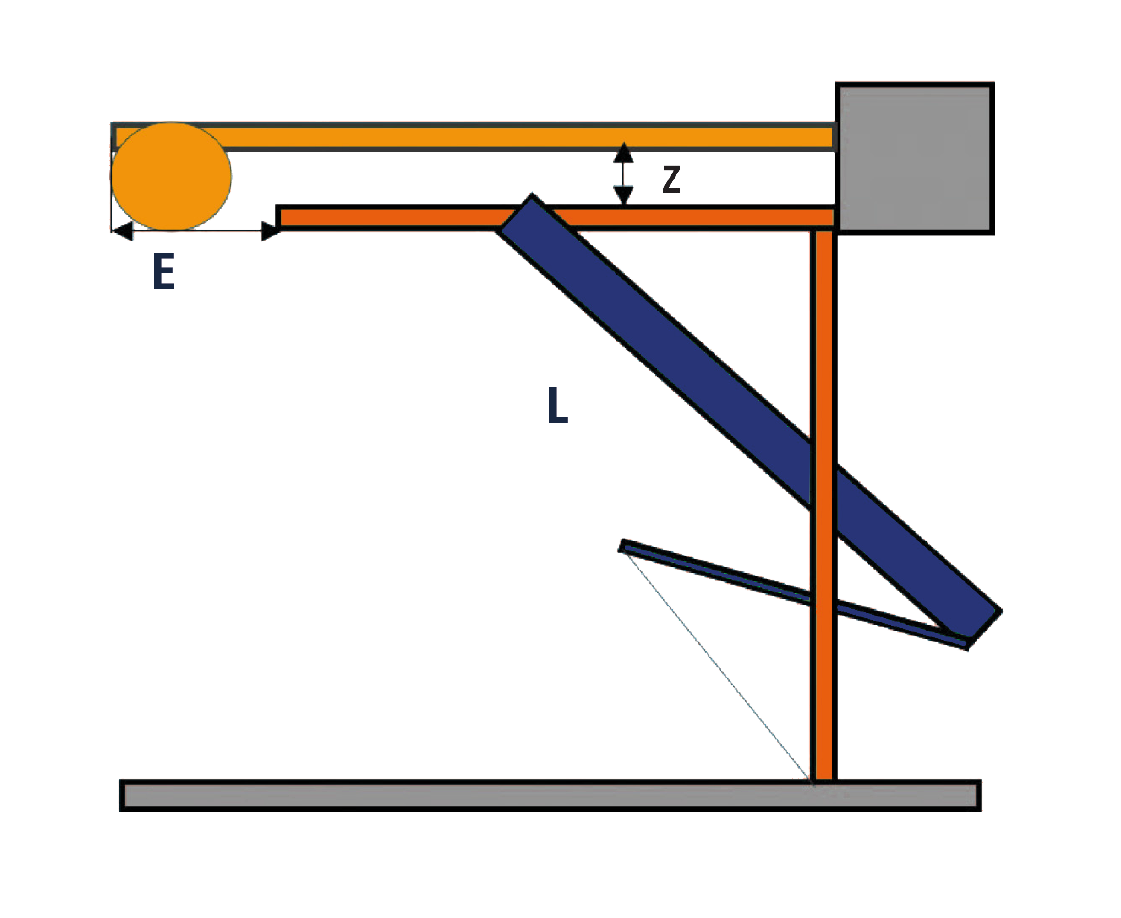

Sur une porte de garage existante :
Le bon fonctionnement mécanique de la porte.
• Ouverture et fermeture sans forcer, pas de points durs sur la course.
• La porte ne doit pas coincer à la fermeture.
• Les roulettes doivent bien glisser.
• La rigidité de l’ensemble.
• La retombée du linteau qui doit être au minimun de 4 cm (Z).
• La porte doit avoir des rails de coulissement au plafond.
• Qu’il n’y ait pas de conduits au plafond dans la zone d’ouverture de la porte et 50 cm après (E)
• Vérifier les côtes E, L et Z
Moteur tubulaire de volet roulant.

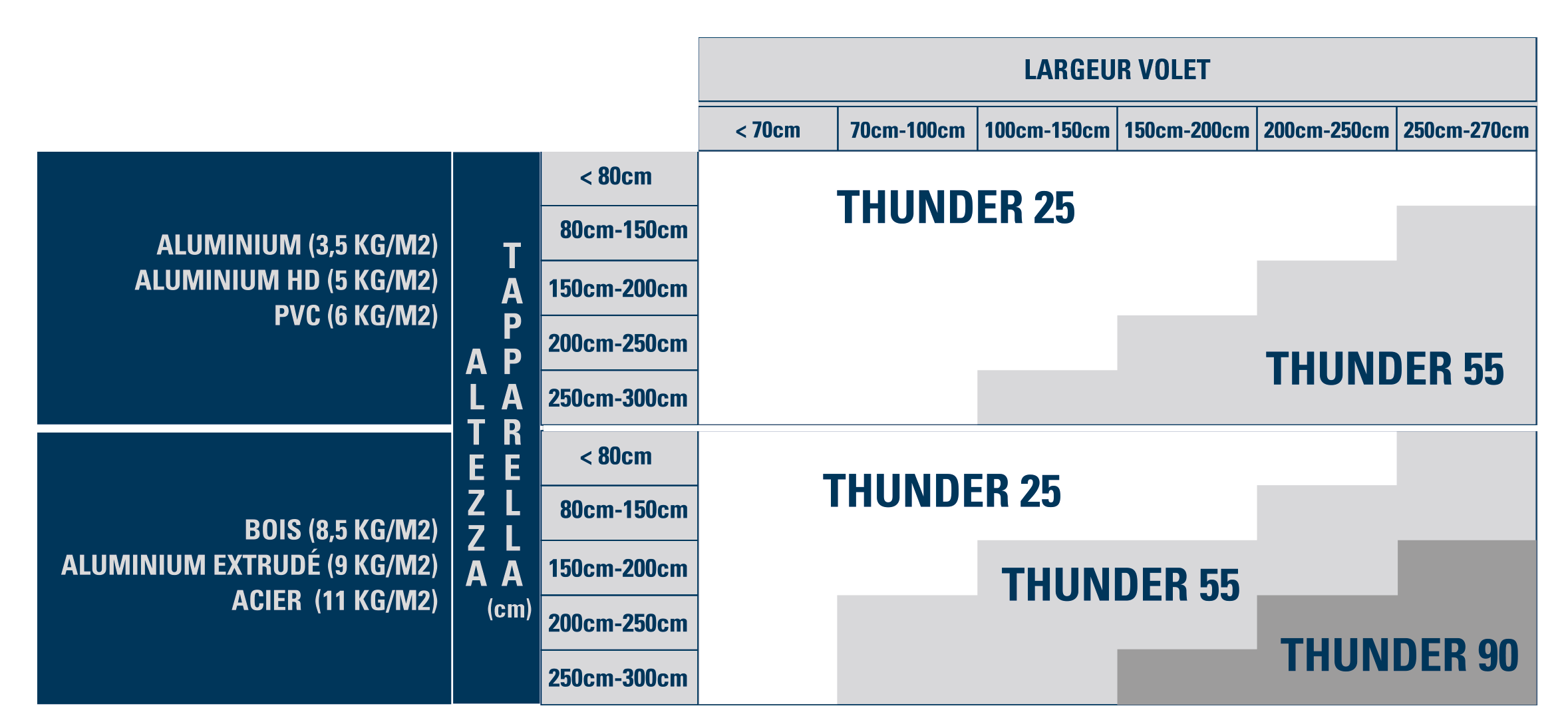

Détermination du modèle à utiliser :
Nos moteurs de motorisation pour volet roulant sont prévus pour être logés à l'intérieur du tube d'enroulement du tablier du volet. Existe en version 15 Nm, 30 Nm et 50 Nm.
Le kit contient :
Un moteur tubulaire avec son câble d'alimentation, une bague d'entrainement pour les fins de course, une tête fixe de moteur, un outil pour le réglage des fins de course, 1 support moteur et des adaptateurs pour plusieurs diamètres de tubes (54, 60, 62, 63 et 64 cm).
Le moteur s’active avec un interrupteur montée/descente volet (non fourni)
Le kit doit être relié électriquement selon les normes en vigueur.
Le moteur tubulaire s'installe dans le caisson d'enroulement du volet.
